Capa física telefonía

• ROSETA RJ11:

La roseta de RJ11 funciona con 4 cables, cada cable equivale a uno del RJ45, y se sitúan en los números 3, 4, 5 y 6, que equivalen a los cables blanco/naranja, azul, blanco/azul, naranja respectivamente.

El rojo y el verde son los que llevan la voz.

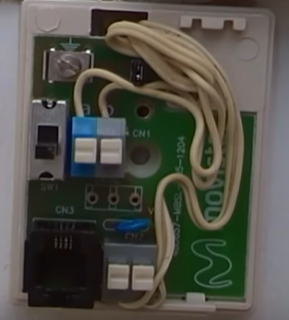

• PTR: (punto terminal de red)

El punto terminal de red sirve para separar el bucle local de la calle y el bucle local de de la casa para que no se mezclen. El interruptor negro es para hacer pruebas, cortando la señal de la roseta de nuestra casa y se la da al interface del punto terminal de red.

El PTR dispone de una entrada de cables donde se conectan las dos líneas prescritas de la compañía telefónica, y una salida a la que se conecta la red interna. Están dotados de una conexión directa a los conductores de entrada, de modo que se puede verificar, mediante la conexión de un terminal telefónico la presencia de tono en estas, delimitando así la avería respecto a la compañía o usuario.

El PAU es el elemento físico que determina la terminación de la red pública y comienzo de la red interior del usuario y permite la delimitación de responsabilidades en cuanto a la generación, localización y reparación de averías. Se ubicará en el interior del domicilio de cada usuario. Esta constituido las cajas terminales o PTR.

Las BAT, están constituidas unos por mecanismos colocados al final de la red telefónica. Sirven de conexión para el hilo interior o un cable multipar de dos o cuatro como máximo y presentan un conector telefónico para el terminal externo final.

El conector utilizado normalmente en telefonía clásica es el RJ11, de los cuales los dos contactos centrales, correspondientes a los contactos 3 y 4, marcados L1 y L2, son los destinados a las señales de voz, en una u otra dirección. A la hora de conectar los dos conductores de la línea contratada, procedente del punto de distribución, es indistinto el orden elegido.
