Instalación de teléfono

Instalación común de un teléfono:

Se conectan los teléfonos en paralelo.

• PTR --> Punto de Terminación de Red:

Aquí empieza la red interior de usuario donde se conectan un cable a la roseta.

• Cable de línea:

Este es el cable que va desde el PTR a la roseta

• Roseta:

Esta es la conexión de los cables en la roseta de RJ11, se conectan los dos del medio.

• Cable RJ11:

Cable de RJ11 donde lo vemos por dentro y vemos los dos cables principales

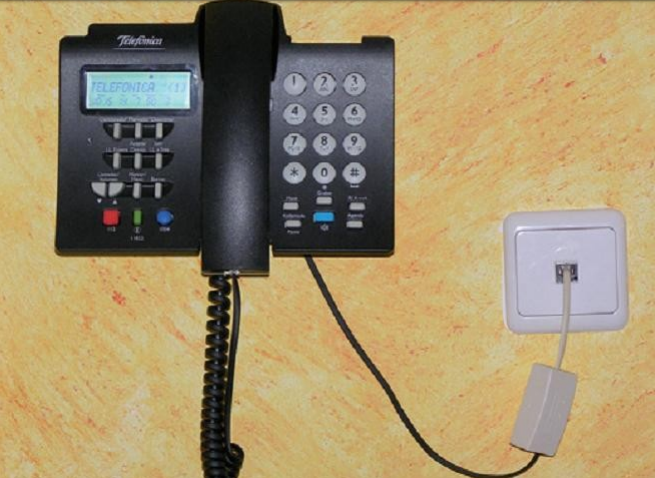

• Teléfono conectado:

Por último conectamos el teléfono a la roseta

• Resumen de la instalación simplificada:

Pasamos del bucle local a 4 hilos, por lo cual pasamos de telefonía básica a telefonía digital y de la conexión en paralelo a conexión en bus.

Instalación del teléfono en RDSI:


Esta instalación no es muy común verla en casas.

• Conexión en bus:

La conexión en bus es inteligente, no como la conexión en paralelo. Manda la información divididas en bits.

• Cable RJ45:

Aquí vemos los principales colores de los cables del conector RJ45
